巨川電氣AZY-K12/16A智能照明控制模塊接線圖 來源：http://www.www.392232.com/
巨川電氣有限公司專業生產智能照明控制系統，照明智能控制模塊，智能照明控制模塊，路燈照明智能控制模塊，路燈控制器，智能照明控制器， 價格實惠，質量穩定，技術先進，專業可靠。◆現貨存庫☆批發價格，生產廠家，最實惠的價格！，每一位客戶都買到一個稱心如意的產品，“保證產品質量，保持一級信譽”的經營理念，堅持以客戶為本的原則為廣大客戶提供優質的服務。你值得擁有！
巨川智能照明控制系列主要分為2種：
智能照明控制系統，智能照明模塊，智能照明控制模塊；
智能路燈控制系統，路燈控制器，經緯度控制器，天文鐘。
智能照明控制系統：
一、AZY-K12/16A產品應用領域：
產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！
AZY-K12/16A價格，AZY-K12/16A型號，AZY-K12/16A廠家，
二、AZY-K12/16A功能特點
1. 1-12路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
AZY-K12/16A批發價格，AZY-K12/16A型號選型，AZY-K12/16A廠家直銷，
3． 典型系統連接

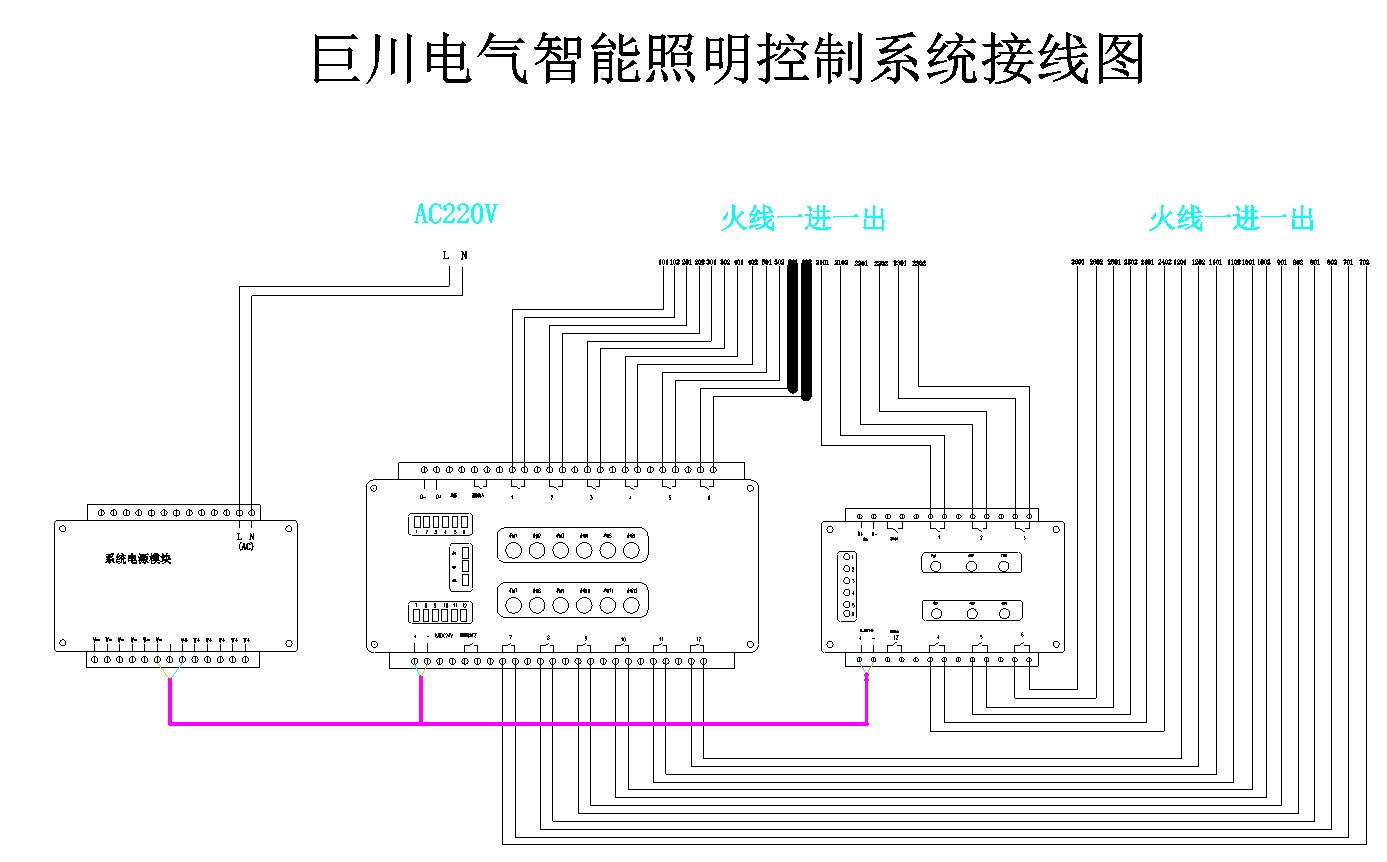

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)
2、運行和通信狀態指示。
3、手動控制開關,現場實驗按鈕。
4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定
5、AZY-K12/16A 擴展接口
四、AZY-K12/16A系列智能燈光控制系統網絡拓撲圖：
設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或2芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

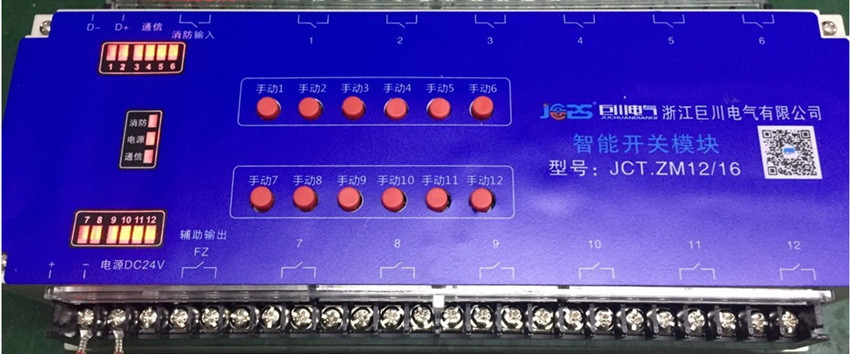

| 序號 | 設備型號 | 設備介紹 | 設備尺寸 |
| 1 | JCT.ZM04/16 | 4路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安 | 155*110*60 |
| 2 | JCT.ZM06/16 | 6路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 155*110*60 |
| 3 | JCT.ZM08/16 | 8路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 4 | JCT.ZM10/16 | 10路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 5 | JCT.ZM12/16 | 12路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 6 | JCT.L | 安裝方式 標準35mm導軌式安裝 |
六、AZY-K12/16A功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
八、常見故障處理
1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；
2、無輸出控制----檢查輸出控制線是否連接正確；
3、控制器不工作 ----檢查開關DC12V電源是否連接正確；
4. 無通信-----檢查通信線路、通信端口安裝是否正確；
智能照明控制模塊使用提示：
1、安裝前請認真閱讀產品使用說明書。
2、嚴禁擅自拆封產品。
3、本裝置必須由具有專業資格的人員進行安裝作業。
4、嚴禁濕手操作控制器，以防發生電擊事故。
5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。
6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。
7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可安裝。
8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。
9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，
10、其它未盡事宜，請按電器標準的使用要求使用。
本產品最終解釋權歸巨川電氣所有，詳情請咨詢巨川電氣。
