CHK-L/30/6/2,6路智能照明控制器安裝指導 來源:http://www.www.392232.com
CHK-L/30/16、20A、32A智能照明控制器（開關驅動模塊）是一種面向建筑電氣設備的成套電氣控制裝置，它采用先進的計算機嵌入技術，可實現各種復 雜控制方式。具備對電氣設備全面的控制和保護功能，囊括了所有類型建筑電氣設備的控制方式，利用可編程技術可以根據需要隨時調整控制方式，獨立的專業控制方式轉換、精確的分時段精確控制，可達到顯著的節能效果。
巨川電氣專業：智能照明控制系統,智能動力控制系統，消防監控系統（火災監控，消防監控模塊）控制保護開關!歡迎廣大新老客戶來電咨詢洽談。

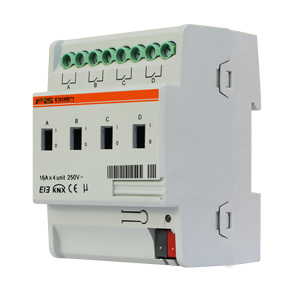

智能照明控制器/開關驅動模塊
CHK-L/30/16，12路智能照明控制器，CHK-L/30/20
CHK-L/30/6/2,6路智能照明控制器，CHK-L/30/10/2，10路智能照明模塊
CHK-L/30/8/2,8路智能照明控制器，TLY-01L06/20
CHK-L/30/4/2，4路智能照明控制器，TLY-01L012/16
產品應用領域：
產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控 CHK-L/30/16價格，CHK-L/30/16型號，CHK-L/30/16廠家，
智能照明模塊功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
智能照明控制模塊功能特點

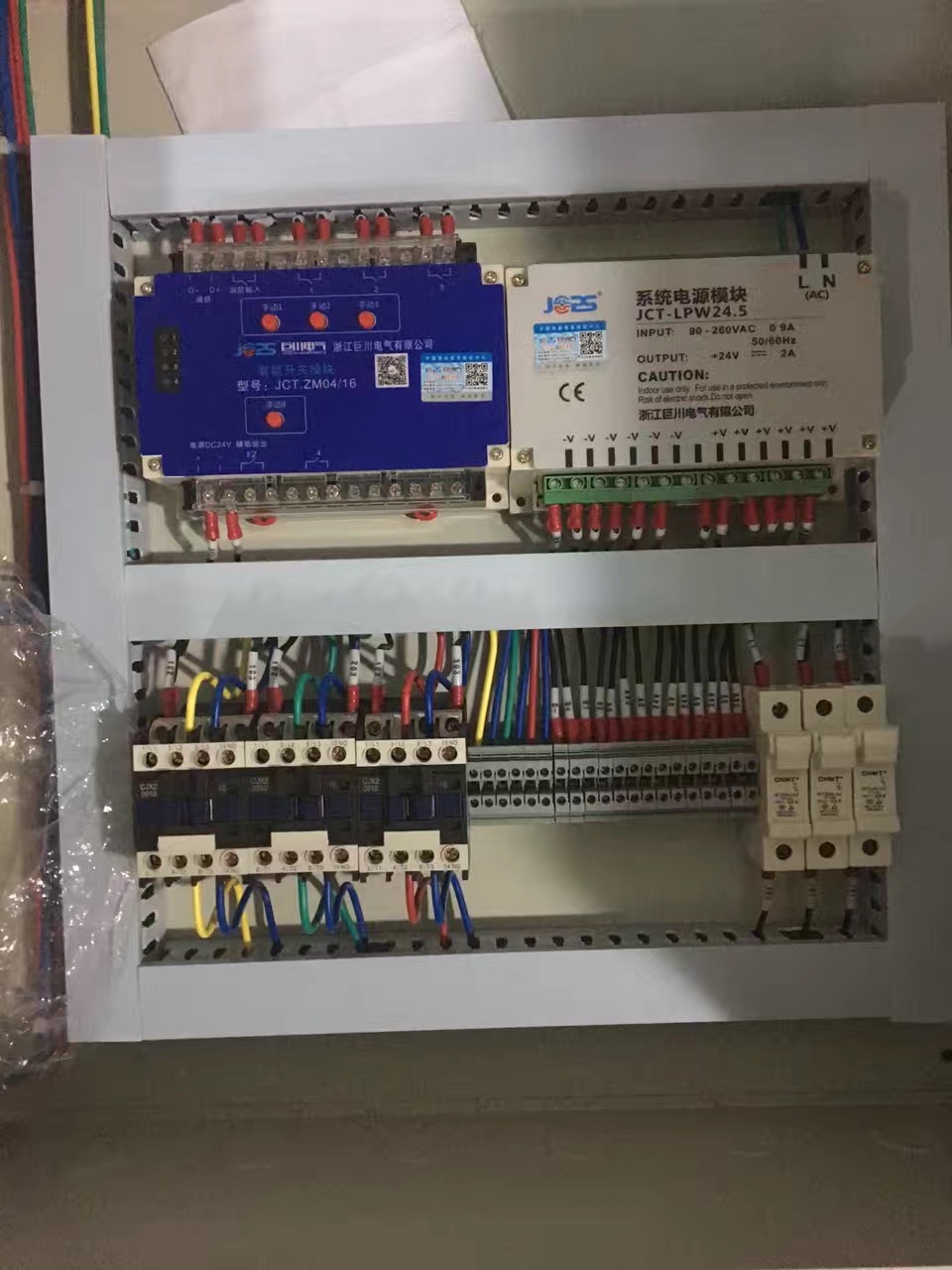

1. 1-12路繼電器開關輸出單元 2. 自帶場景控制器，多達128個場景 3. 每個回路具有燈具保護延時（0-60分鐘） 4. 每個回路具有分批開啟延時（0-25秒） 5. 繼電器開關可手動控制 6. 具有遠程編程和管理功能 7. 設備重啟可選擇已開的場景或指定的場景 智能照明控制模塊安裝連接 1． 安裝條件 安裝位置要通風良好，注意防潮、防震、防塵。 2． 接線規格 l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線 l 485總線連接線：采用超五類線或4芯雙絞線 TLYZK-L12/20批發價格，TLYZK-L12/20型號選型，TLYZK-L12/20廠家直銷， 3． 典型系統連接 該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。 1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖) 2、運行和通信狀態指示。 3、手動控制開關,現場實驗按鈕。 4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定 常見故障處理 1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確； 2、無輸出控制----檢查輸出控制線是否連接正確； 3、控制器不工作 ----檢查開關DC12V電源是否連接正確； 4. 無通信-----檢查通信線路、通信端口安裝是否正確；
